SERVIZIO DI SCANSIONE 3D e REVERSE ENGINEERING

Stampa 3d Mantova offre il servizio di scansione 3D tramite strumenti diversificati, scanner a luce strutturata e infrarossi. Il servizio di scansione trova il suo utilizzo in diversi settori industriali ed artigianali oltre che rivolgersi ai privati per svariati usi.

Paletta abbeveratoio geometrie complesse

Paletta abbeveratorio geometrie complesse

Paletta abbeveratoio mesh chiusa

Paletta abbeveratorio mesh chiusa

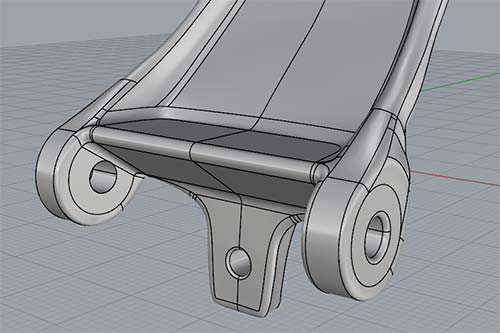

Paletta abbeveratoio reverse engineering

Paletta abbeveratorio reverse engineering

pinza freno preparazione

Pinza freno preparazione alla scansione

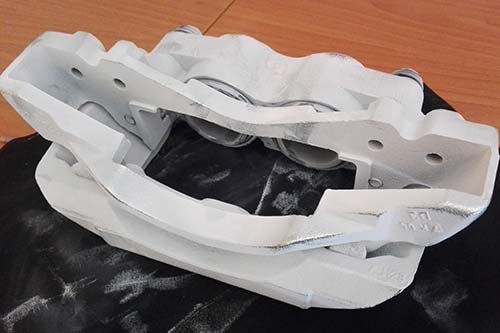

pinza freno preparazione polvere opacizzante

Pinza freno polvere opacizzante

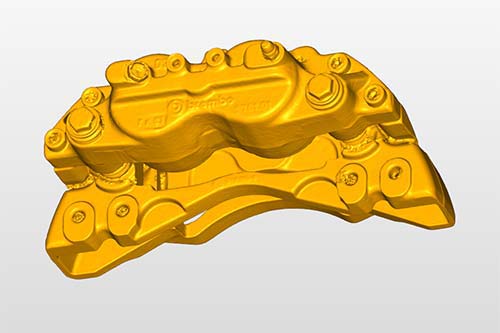

pinza freno mesh ripulita

Pinza freno mesh ripulita

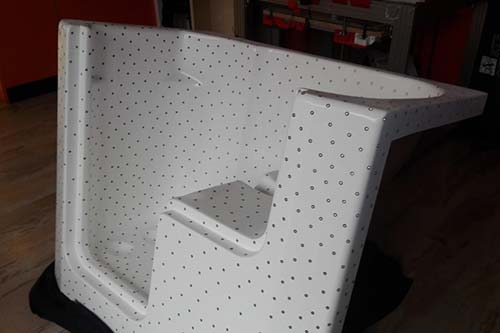

Vasca bagno disposizione marker

Vasca bagno disposizione marker

Vasca ricostruzione reverse engineering

Vasca bagno reverse engineering

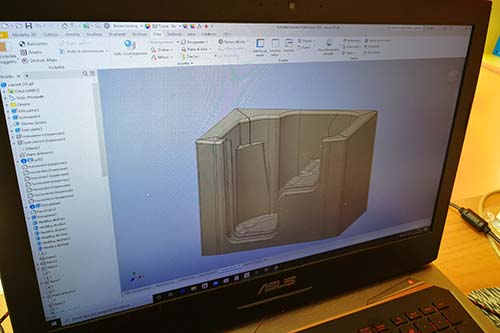

Vasca modifiche matematiche

Vasca bagno modificata

AMBITI DI IMPIEGO

  •   Industria, Ingegneria, Meccanica
  •   Design ed Oggettistica
  •   Automotive
  •   Beni Culturali
  •   Personalizzazioni

QUALI POSSIBILI UTILIZZI

  •   Creare modelli stampabili di oggetti esistenti, riproduzioni a scopo didattico o di studio.
  •   Acquisire oggetti che facciano da punti di partenza per la modellazione CAD
  •   Ricostruire le geometrie di un oggetto meccanico tramite la tecnica del reverse engineering
  •   Personalizzare ed adattare parti esistenti
  •   Creare riproduzioni di oggetti introvabili, cimeli di famiglia, vecchi giochi
  •   Scansione di persone o parti di persone per riproduzione successiva o come base per progettare attrezzature adattate alla fisionomia

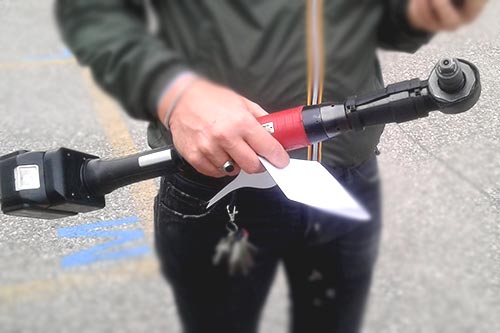

avvitatore professionale corredato di guscio

Guscio calzato su avvitatore professionale

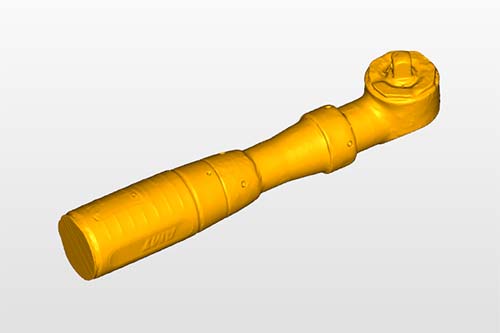

avvitatore professionale scansione

Avvitatore professionale scansione

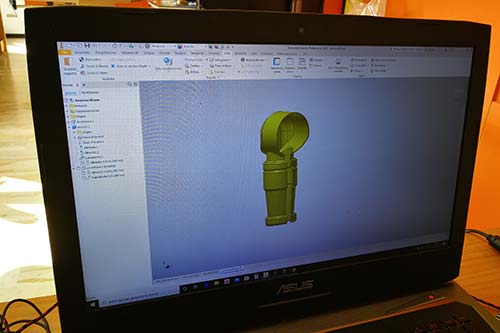

avvitatore progetto guaina protettiva

Avvitatore progetto guaina protettiva

avvitatore stampa guscio

Avvitatore stampa guscio

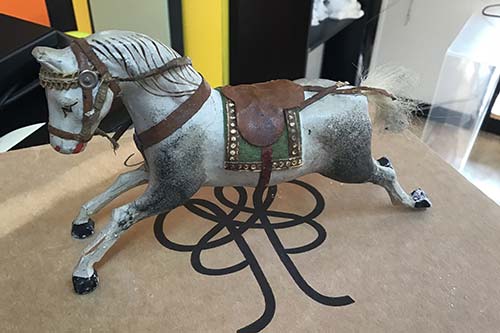

Cavallo riproduzione gioco vintage

Cavallo riproduzione gioco vintage

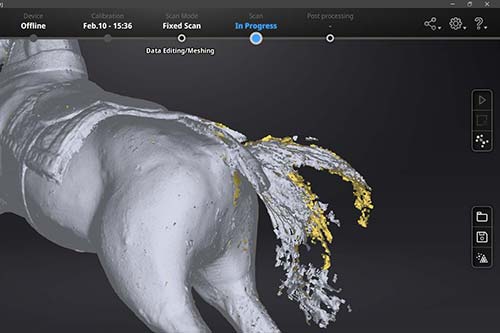

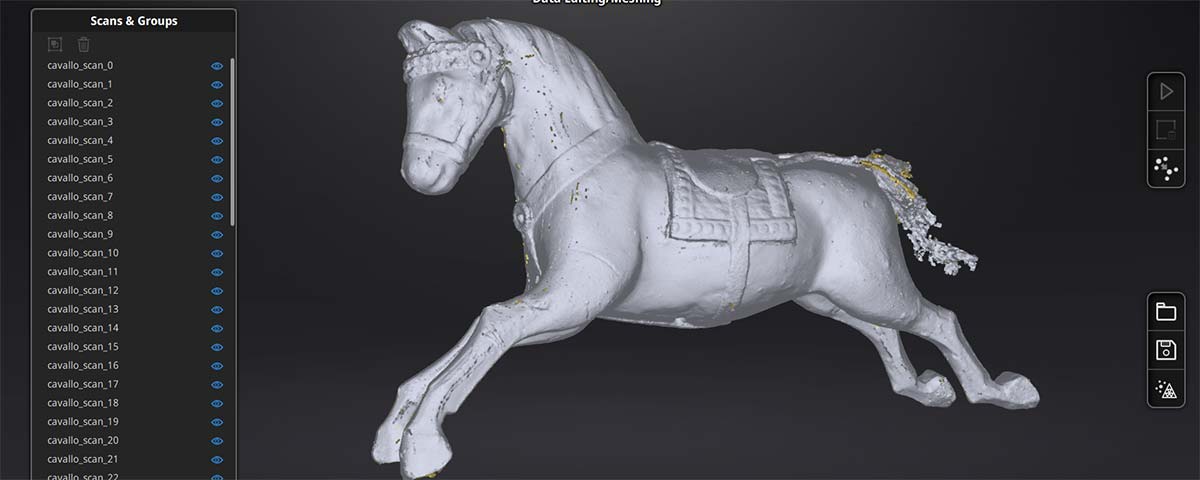

Cavallo mesh non chiusa

Cavallo chiusura buchi mesh

Cavallo stampa riproduzione

Cavallo stampa riproduzione

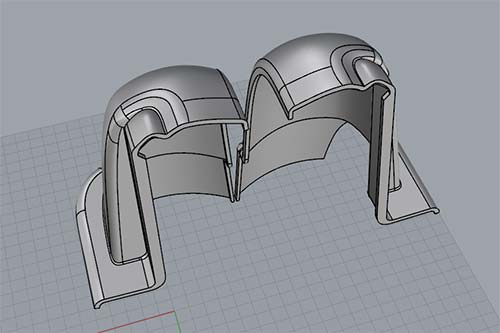

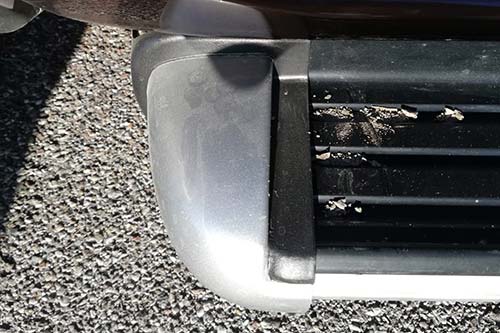

Pedana Nissan reverse engineering

Pedana Nissan ricostruzione con reverse engineering

Pedana Nissan riproduzione

Pedana Nissan riproduzione

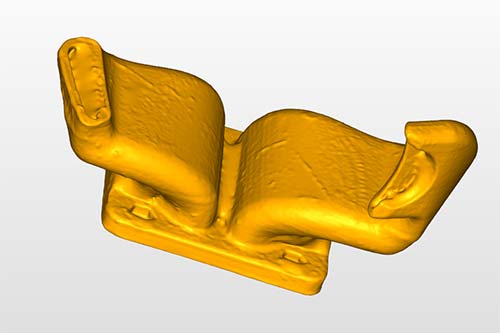

Dissipatore stampante scansione

Dissipatore stampante scansione

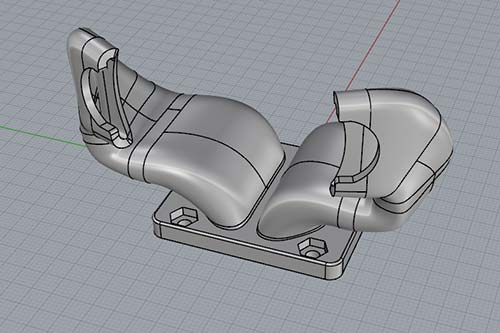

Dissipatore aria stampante ricostruzione per sostituzione

Dissipatore aria stampante reverse engineering per sostituzione

PROGETTAZIONE E PROCEDIMENTO

Possiamo acquisire oggetti a partire da 5 cm fino a 4 metri: attraverso 4 diverse modalità di procedimento (manuale, fissa, tavola rotante e con marker), siamo in grado di acquisire oggetti molto dettagliati e grandi superfici con geometrie povere. Si predispone la giusta luce d’ambiente e si procede quindi alla scansione, eseguendo movimenti lenti e costanti e cercando di mantenere la perpendicolarità con la superficie da acquisire.

Ogni modalità di scansione è ottimizzata in base al tipo di oggetto da acquisire,per questo sono a disposizione tavola rotante e treppiede in caso l’oggetto presenti dettagli fini e forme complesse. In presenza di pochi dettagli geometrici, si interviene aggiungendo dei marker direttamente sulla superficie dell’oggetto: essi permettono allo scanner di triangolare i punti acquisiti senza difficoltà.

Gli oggetti vanno spesso “trattati” adeguatamente per l’acquisizione dei punti di superficie: oggetti scuri e riflettenti devono essere ricoperti di polvere opacizzante, oggetti trasparenti devono essere anch’essi opacizzati poichè la luce emessa dallo scanner attraverserebbe la superficie impedendo la registrazione dei punti nello spazio.

In caso il soggetto sia una persona, si adotteranno alcuni accorgimenti per assicirare la più rapida acquisizione: postura, abbigliamento adatto, acconciatura sono fattori essenziali alla buona riuscita della scansione con questo tipi di strumenti.

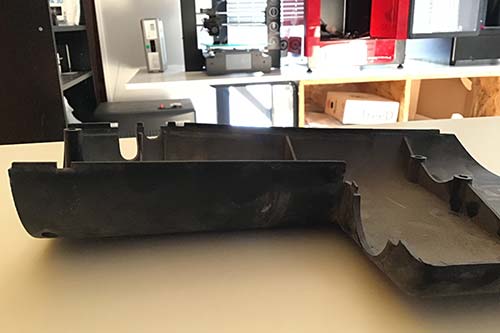

Scansione oggetto scuro

Scansione oggetto scuro

Oggetto scuro posizionamento marker

Oggetto scuro posizionamento marker

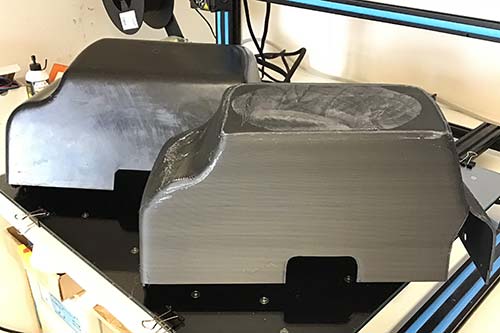

Portaoggetti auto riproduzione

Portaoggetti auto riproduzione

Scansione persona

Scansione persona

Scansione persona mesh ottimizzata

Scansione persona mesh ottimizzata

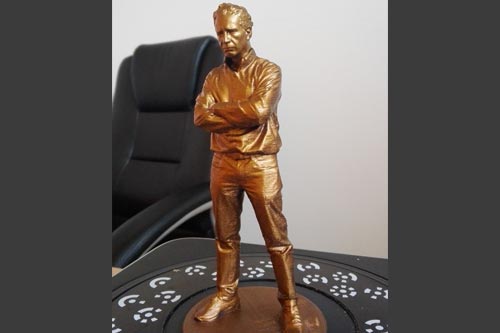

Persona stampa integrale

Persona stampa integrale

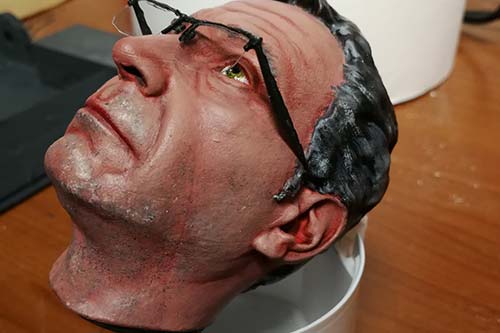

Persona Pittura volto

Persona Pittura volto

Una volta ottenuta la nuvola di punti 3D, il software di gestione dello scanner permette di creare direttamente la mesh (il modello 3d formato da triangoli ) watertight (senza buchi), con la quale si può procedere direttamente alla stampa oppure ad una elaborazione successiva in un software di disegno 3D. Il software di elaborazione permette, a tal fine, una serie di operazioni essensiali alla gestione dei dati: ricostruzione della mesh, chiusura dei buchi (manuale e automatica), lisciatura della superficie, definizione migliore degli spigoli, decimazione sono tra le principali fasi di intervento sui dati registrati.

Tra le tecniche che utilizziamo maggiormente, segnaliamo il reverse engineering che consiste nella ricostruzione 3D di un modello partendo dall’analisi della forma dell’oggetto acquisito. Questo modello ridisegnato è basato sulle geometrie compositive dell’oggetto, quindi misurabile e facilmente quotabile. Da questo disegno poi si può procedere a modifiche, adattamenti, personalizzazioni che difficilmente si possono applicare ad una mesh.

Il file mesh ottenuto dalla scansione può essere anche rielaborato con software di modellazione organica (come Blender o Zbrush) per personalizzioni e modifiche.

Sulla base di quanto descritto si comprende come spesso la scansione di un oggetto sia solo la prima fase di un processo che può essere lungo e complesso pertanto non è possibile definire un costo della lavorazione che sarà variabile in base alle dimensioni dell’oggetto , ai trattamenti superficiali necessari, alla complessità geometrica ed allo scopo finale.

Ti invitiamo a contattarci per un preventivo che valuti tutti gli aspetti del progetto.

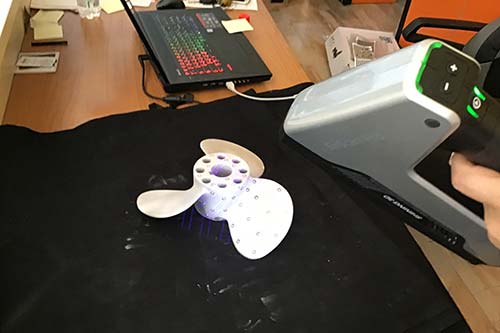

Elica scansione alta definizione

Elica scansione alta definizione

Elica reverse engineering

Elica reverse engineering

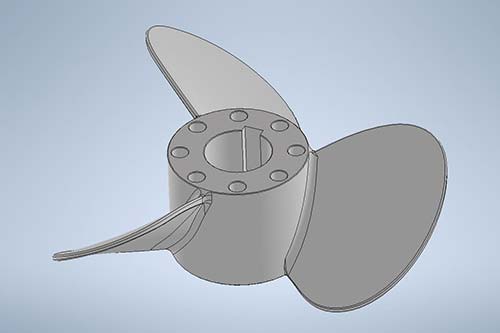

Elica ricostruzione matematiche

Elica ricostruzione matematiche

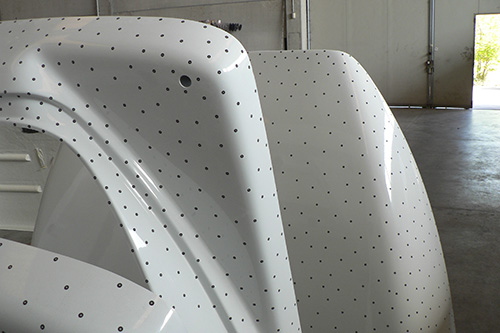

Spoiler preparazione scansione

Spoiler preparazione scansione

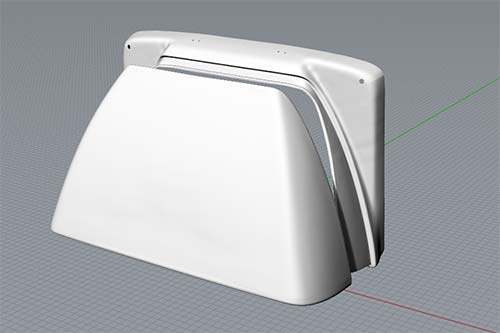

Spoiler ricostruzione geometria

Spoiler ricostruzione tramite reverse engineering

Spoiler rendering 3D

Spoiler rendering 3D

GLI STRUMENTI

Per le scansioni 3D utilizziamo principalmente lo scanner multifunzione a luce strutturata Einscan Pro di Shining 3D.

Alcuni dati tecnici di seguito

  • - Modalità di scansione: manuale, manuale HD (con marker), Automatica (con tavola rotante), libera (con treppiede)
  • - Accuratezza: 0,05mm – 0,3 mm in base alla modalità di scansione
  • - Risoluzione: da 0,16 mm a 2mm in base alla modalità di scansione
  • - scansione con acquisizione della texture tramite modulo aggiunto, le informazioni di colore sono registrate in file immagine
  • - Area di scansione singola: 210 x 150 mm
  • - sorgente luminosa : Led luce bianca
  • - Formati di output: obj, stl, asc, ply

Inoltre ci avvaliamo dello uno scanner manuale Einscan H sempre di Shining 3D che utilizziamo con successo per la scansione di oggetti di grandi dimensioni, pezzi di carrozzeria, di volti o anche total body in tempi molto ristretti. Di seguito alcune caratteristiche:

  • - Modalità di scansione: manuale (standard / body / face) eventualmente con ausilio di markers
  • - Accuratezza: fino a 0.05mm
  • - Risoluzione: da 0.25 a 3 mm (in base alla modalità di scansione)
  • - Scansione delle texture e colore tramite camera incorporata
  • - Sorgente luminosa: led luce bianca visibile / infrarossi Classe 1 (non nocivi per gli occhi)
  • - Velocità di scansione: fino a 1.200.000 punti/s, 20 FPS
  • - Formati di output: obj, stl, p3, 3mf, ply

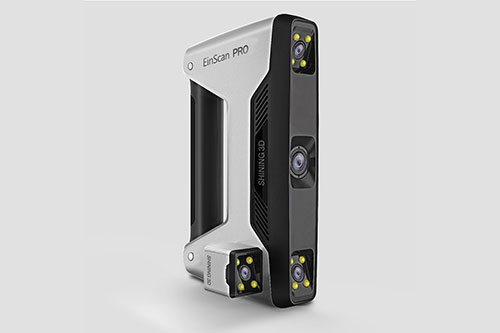

Strumenti Scanner Multifunzione Einscan 3D

Strumenti Scanner Multifunzione Einscan 3D

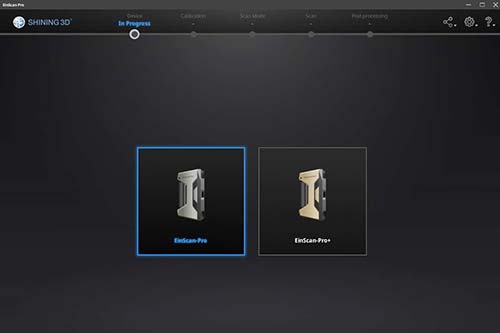

Software gestione Einscan Pro

Software gestione Einscan Pro

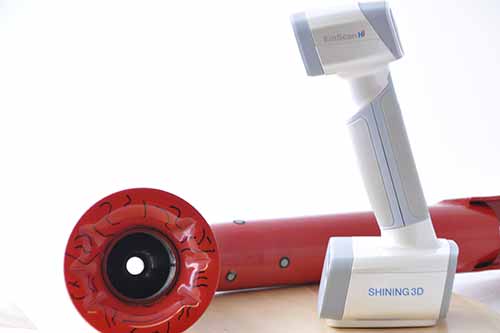

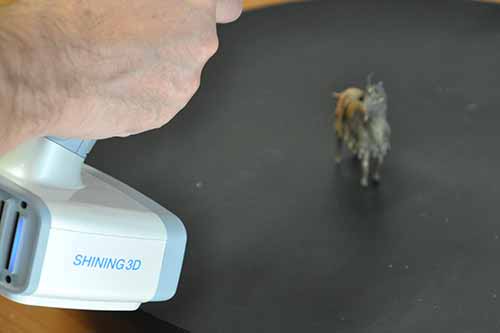

Scanner 3D Einscan H

Scanner 3D Einscan H

Scanner 3D Einscan H versatile

Scanner 3D Einscan H versatile
